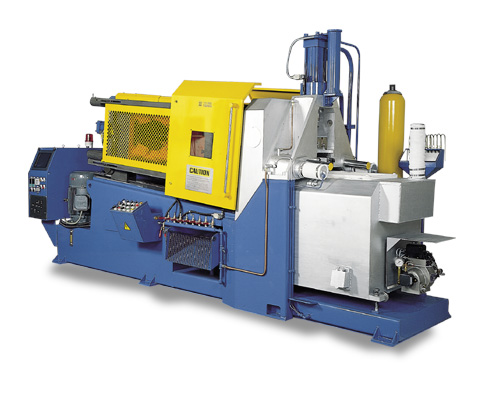

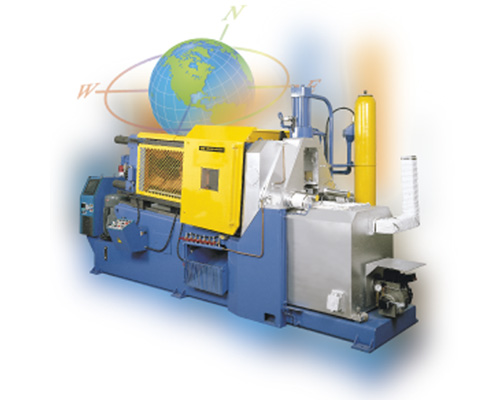

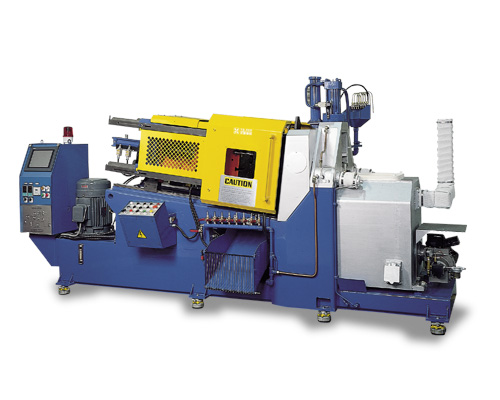

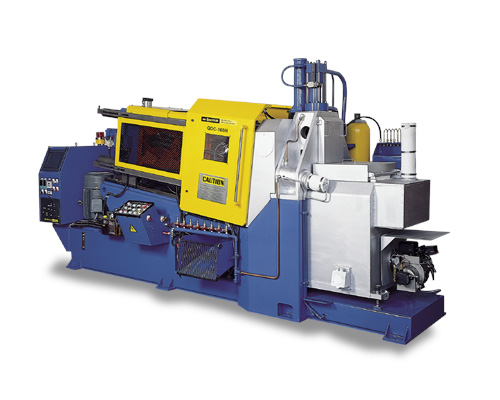

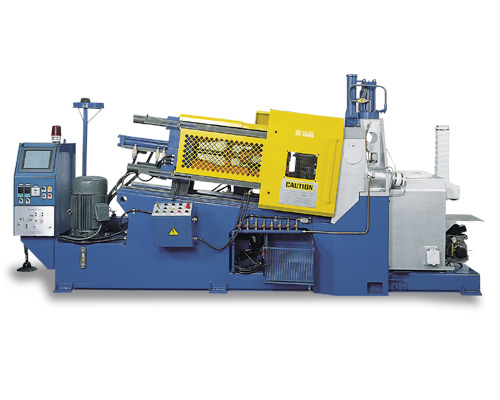

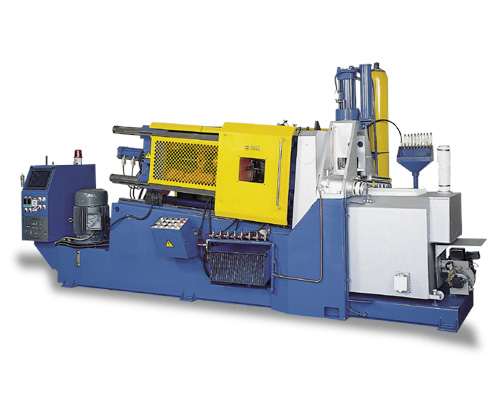

FTCL系列熱室壓鑄機

友胜机械以生产快速、精密铸件之目标为设计方针，此创新的设计所能提供的一些优势的成本效益远超过一般传统的热室压铸机。

FTCL系列熱室壓鑄機特點：

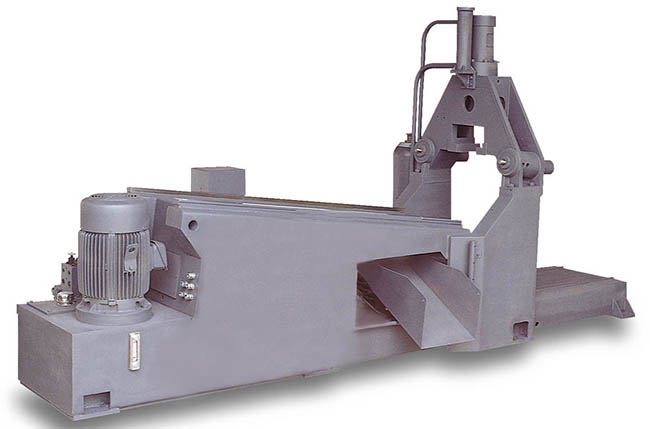

堅固、剛性結構的精密車台
車台採用高強度鋼板以一體成形焊接之設計，且整部車台在大型龍門五軸加工中心機上一次切削加工完成，具備高精度且堅固的剛性結構，無組裝堆壘尺寸誤差，噴嘴對位準確、模具可使用定位環，安裝模具工作容易、快速且不需專門技術人員。

堅固、剛性結構的精密車台

抗鋅腐蝕合金鋼製熔鍋、鵝頸
可承受較高的材料熔解溫度以及較高的射出金屬壓，比鑄鐵熔鍋、鵝頸的使用壽命長2-3倍。

抗鋅腐蝕合金鋼製熔鍋、鵝頸

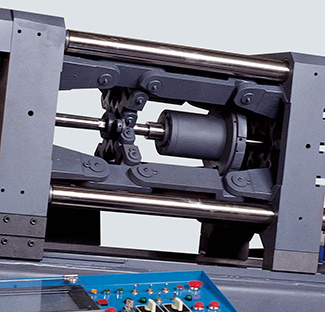

四曲肘隅角鎖模系統

獨特的四曲肘隅角施壓鎖模系統(Four Toggle Corner Loaded)，模具鎖閉時車壁面不會彎曲變形、模具合模面壓平均鎖模精度高，可生產無毛邊的鑄件以及減少曲肘磨損提高使用壽命。

機械特徵：	四曲肘隅角鎖模系統	雙曲肘水平或垂直鎖模系統
模具支撐面積	模具支撐面積大	模具支撐面積有限
鎖模壓力的分配	鎖模力平均分配於合模面上	鎖模力分配在合模面周圍的傾向
曲肘組件的更換	不需拔出車柱可更換曲肘組件	必須拔出車柱始能更換曲肘組件
曲肘組件的壽命	曲肘銷短不易損壞壽命長	曲肘銷長容易斷裂壽命短
車壁面的平行調整	可調且容易調整	可調但調整困難
鎖模狀況的比較	當模具安裝位置不平衡的狀態，鎖模時仍能保持合模面壓一致，車柱承受拉力平均不易斷裂。	當模具安裝位置不平衡的狀態，鎖模時合模面壓不平均，鑄件會產生毛邊且承受拉力較大的車柱容易斷裂。

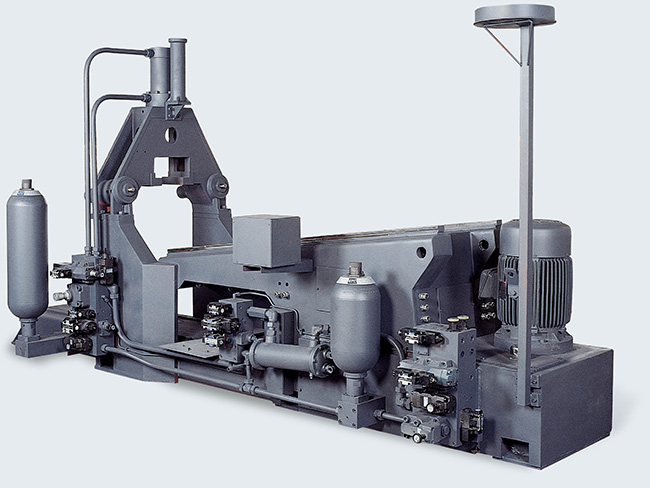

簡潔而穩定的油壓系統

簡潔而穩定的油壓系統

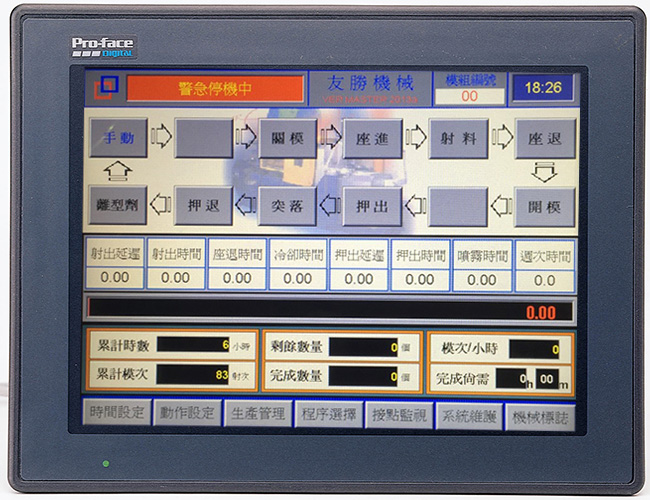

操作簡單、實用的控制系統

採用彩色液晶觸控螢幕、日本三菱可程式控制器結合功能實用化、操作簡單化、設定數據化的應用軟體，構成一套親和性極高的人性化控制系統，操作簡單、易學且實用。

操作簡單、實用的控制系統

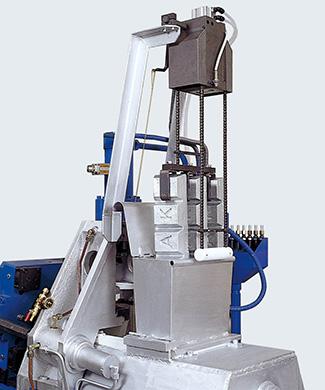

鋅錠送料機
可保持熔料湯位、溫度穩定，使鑄件質量一致。
利用熔料湯面溫度預熱鋅錠，節省能源、人工。
熔料潔淨且渣料率低，延長射出組件的使用壽命。

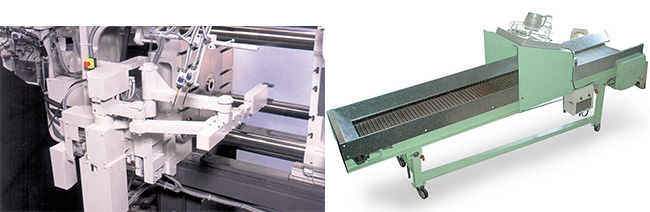

鑄件自動取出機
双連桿機構和變頻控制之設計，手臂進出動作高速、順暢。
鑄件夾取力高達5kg以上。
整套裝置安裝於前車壁的反操作側，不需設置基礎台不佔用空間。
夾爪前方設有離型劑自動噴嘴，搭配鑄件冷卻輸送機，可達成壓鑄操作全自動。
控制系統與機器結為一體，設定容易且安全保護周全。

鑄件自動取出機

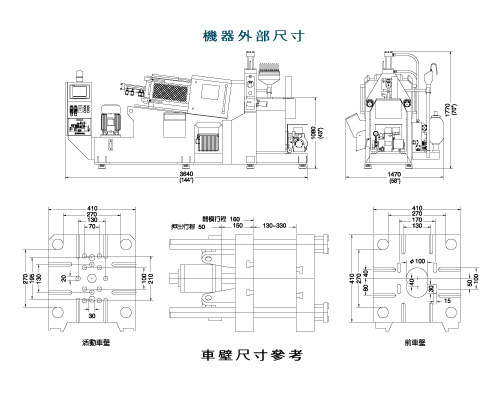

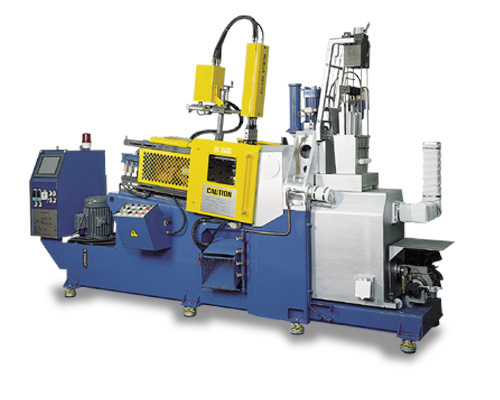

MODEL: YS-25H

主要技術參數

實際數值可能隨各種不同壓鑄條件及操作壓力而變更。

標準配備及功能

• 10”彩色電腦觸控螢幕
• 三菱可程式控制器
• 低壓關模保護
• 多段油壓頂出
• 4組離型劑自動噴頭
• 2段式射出控制
• 鎖模力自動微調
• 四曲肘隅角鎖模
• 鑄件掃落汽缸
• 油壓抽芯裝置
• 自動溫控電熱射嘴
• 可程式自動定時啟動熔解

• 全閉式安全防護門罩
• 抗鋅腐蝕合金熔鍋及鵝頸
• 煤油燃燒機
• R46油壓作動油
• EPE氣囊式蓄壓器
• 不鏽鋼排水集水箱
• 手提離型劑噴槍
• 離型劑加壓桶
• 常用工具箱組
• 備用噴頭2個
• 機械防震腳8個
• 使用說明書及壓鑄技術資料
